Sistem Bekalan Air

SISTEM BEKALAN AIR

1. Sistem bekalan di rumah terbahagi kepada dua
1. Sitem bekalan terus
2. Sistem bekalan tidak terus

2. Sistem bekalan tidak terus menggunakan tangki simpanan air untuk membekalkan air untuk kegunaan bilik air dan tandas

                                            Sistem bekalan air tidak terus




A = paip bekalan , B = meter air , C = paip perkhidmatan, D = paip perkhidmatan,
E = kunci paip , F = tangki simpanan air , G = tab mandian dan tandas,
H = tab sinki cuci tangan , I = sinki dapur , J = paip agihan

TANGKI SIMPANAN AIR

1. Kegunaan
   - untuk menyimpan air dan membekalkan bagi penggunaan tandas dan bilik mandi serta di waktu kecemasan
2. Bahagian dan fungsi


	Bahagian	Fungsi
A	Kunci paip	Mengawal kemasukan air ke dalam tangki melalui paip perkhidmatan
B	Paip perkhidmatan	Membekalkan air ke dalam tangki simpanan
C	Injap masuk	Mengawal kemasukan air ke dalam tangki
D	Pelambong	Mengawal paras air dalam tangki
E	Paip cuci	Mengeluarkan air semasa kerja mencuci
F	Kunci paip	Membuka dan menutup paip cuci
G	Paip Agihan	Membawa air ke bahagian-bahagian dalam rumah
H	Paip limpah	Mengeluarkan air sekiranya injap rosak
I	Penutup tangki	Melindungi air dalam tangki daripada pencemaran

TANGKI SIMBAH

1. Kegunaan
   Membekalkan air ke dalam mangkuk tandas pada masa yang betul
2. Bahagian dan fungsi


	Bahagian	Fungsi
A	Paip Limpah	Mengeluarkan air yang berlebihan
B	Pelampung	Mengawal paras air dalam tangki
C	Lengan Pelampung	Memegang pelempung dan menghubungkannya dengan injap bebebola
D	Tuib sifon	Menolak air dengan kuat ke dalam mangkuk tandas
E	Paip alur keluar	Membawa air ke dalam mangkuk tandas
F	Injap gegendang	Memulakan gerakan menolak air ke dalam mangkuk tandas
G	Injap bebeola	Mengawal kemasukan air ke dalam tangki simbah
H	Paip alur masuk	Memasukkan air ke dalam tangki simbah

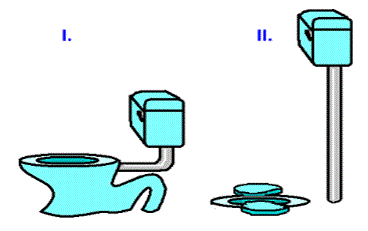

1. Jenis tangki simbah

1. Tangki simbah aras rendah
   Dipasang satu meter dari lantai
2. Tangki simbah aras tinggi
   Dipasang dua meter dari lantai

                        i. Tangki simbah aras rendah          ii. Tangki simbah aras tinggi
